기계가 아닌, 신뢰를 만듭니다.
Beyond Machines, We Build Customer Trust.
모방하지 않는 독자적 기술과 끊임없는 연구개발로 탄생한
Hercules 재단기
이제 인쇄산업을 넘어 모든 산업에 필요한 재단기로 거듭나고 있습니다.
재단기 라인업
국내 재단기의 표준 대중기계 재단기, 모방할 수 없는 기술로 정밀 재단과 작업안전을 제공합니다.

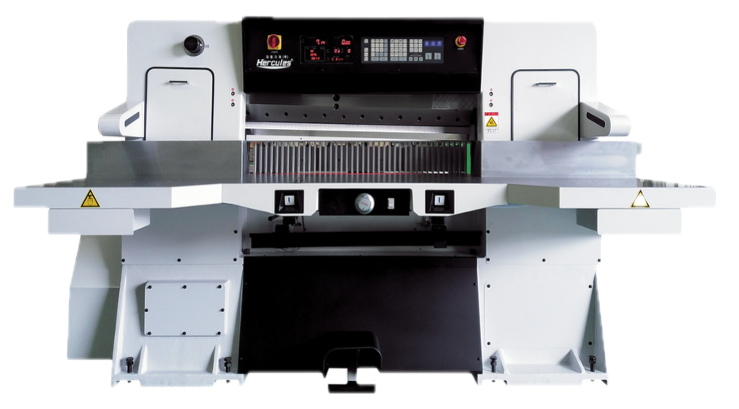

컴퓨터/모니터 재단기 주요 특징(공통)
DCP-1160
DCP-1370
DCP-1580
DCP-1650
DCP-1900
DCP-2300
DCP-2800
DCP-3200
재단 정확도 보장
정밀 LM 가이드, 볼 스크류 및 서보 모터로 0.01mm 단위의 정밀 재단과 장시간 사용에도 최초 재단 정밀도를 유지합니다.
완벽한 작업안전과 작업자 보호
밀어내기, 광전센서, 칼집측면 안전장치, 클램프 역압 스프링 장치, 재단칼 높이조정장치 특허로 안전도를 높이고, 한국산업안전보건공단 KCS 안전인증을 취득하여 작업안전을 보장합니다.
제품 내구성과 신뢰성 향상
일체형 프레임 구조 설계, 반영구적 유압 클러치와 브레이크, 윤활 홈, 쉐어볼트 안전장치 등을 채택하여 타사 대비 월등한 내구성과 신뢰성을 제공합니다. 특히, 초강력 유압 클러치 및 재단 과부하 안전장치를 대형 재단기에 채택하였습니다.
효율적 재단 작업과 생산성 향상
자동저장, 건너뛰기, 등분커팅, 공정 삽입과 삭제 등 다양한 기능으로 재단 작업의 효율성과 생산성을 극대화 할 수 있습니다.
재단 칼 높이 자동 조정 (선택사양)
재단 칼 높이 조정모터를 사용하여 더욱 정밀한 재단이 가능합니다.
재단 과부하 차단 (선택사양)
웜 기어에 가해지는 무리한 힘을 차단하여 웜 기어 손상을 방지하고 기계의 수명을 연장합니다.
컴퓨터/모니터 재단기 상세 기능(공통)
DCM-1160
DCM-1370
DCM-1580
DCM-1650
DCM-1900
DCM-2300
DCM-2800
DCM-3200
공통 기능
- 일체형 프레임 설계로 신뢰성과 내구성 향상
- 광전센서, 칼집측면 안전장치, 클램프 역압 스프링 장치 등 안전장치로 작업안전 강화
- 저장된 공정 및 작업 가능한 자동 저장기능
- +, -, x, ÷, = 등의 연산기호를 사용하여 효율적 재단 공정 설정
- 재단 동작 버튼 좌우 입력 시간차 설정 기능으로 작업안전 향상
- 동분재단 시 단위보상·공정보상장치로 일정한 치수 유지
- 재단물 밀어내기 기능으로 안전한 후작업 지원
- 반복작업 시 건너뛰기 기능으로 효율적 작업 가능
- 크롬 도금 정반과 보조 정반
- 공기 부양 테이블로 작업 부하 최소화
- MPG 핸들로 정반 미세(0.01mm 단위) 조정
- 간편하고 정확한 재단 칼 교환 장치
- 백게이지 위치 오차 보정 기능
- 재단 칼 사용 누적치·목표치 설정 기능
- 승강입력 설정 기능
- 재단 클러치, 승강 홀딩 타임아웃 시간 설정 기능
- 자동 고속 가속/감속 시간 설정
- 다양한 재단 치수 지원 (mm, cm, inch, 자)

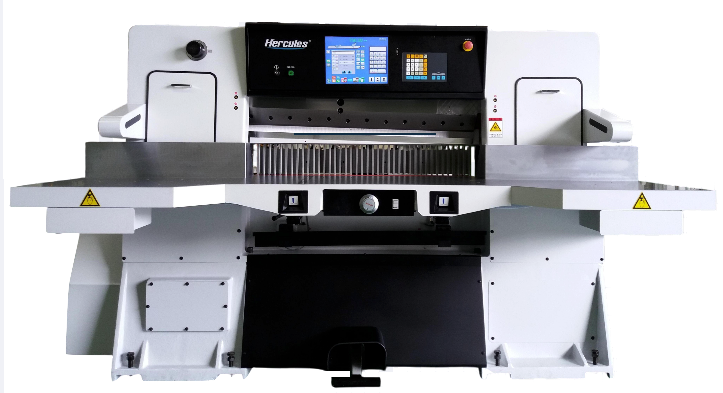

모니터 재단기 상세 기능(전용)
- 재단기 주요 기능 및 사용법 그래픽 동영상 지원
- 15" LCD 터치 스크린 모니터 탑재
- CIP 3 / 4 지원
- 이더넷 네트워크 및 USB 외장 메모리 지원
컴퓨터/모니터 재단기 사양
| Specification | UNIT | DCP/DCM-820 | DCP/DCM-1160 | DCP/DCM-1370 | DCP/DCM-1580 | DCP/DCM-1650 | DCP/DCM-1900 | DCP/DCM-2300 | DCP/DCM-2800 | DCP/DCM-3200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 사 양 | |||||||||||
| A. 최대 재단폭 | mm | 820 | 1160 | 1370 | 1580 | 1650 | 1900 | 2300 | 2800 | 3200 | |
| B. 최대 재단높이 | mm | 140 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | 165 | |
| C. 최대 재단길이 | mm | 820 | 1160 | 1370 | 1580 | 1650 | 1900 | 2300 | 2800 | 3200 | |
| D. 테이블 앞쪽길이 | mm | 650 | 710 | 710 | 750 | 750 | 750 | 750 | 750 | 750 | |
| 최소재단 | 폴스클램프 제외 | mm | 20 | 33 | 33 | 33 | 33 | 35 | 40 | 40 | 45 |
| 폴스클램프 장착 | mm | 80 | 75 | 75 | 75 | 75 | 120 | 130 | 130 | 130 | |
| E. 테이블높이 | mm | 860 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | 940 | |
| 보조테이블 | mm | 420×390(R),670(L) | 610×740 | 610×740 | 790×1000 | 790×1000 | 790×1000 | 790×1000 | 790×1000 | 790×1000 | |
| 재단속도 | 회/min | 40 | 40 | 40 | 40 | 40 | 30 | 30 | 30 | 30 | |
| 백게이지 이송속도 | mm/sec | 300 | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 400 | |
| 메인모터 | kw(hp) | 3.75(5.0) | 3.75(5.0) | 5.5(7.5) | 5.5(7.5) | 5.5(7.5) | 11(15) | 11(15) | 11(15) | 11(15) | |
| 백게이지모터 | kw(hp) | 0.4(0.5) | 0.4(0.5) | 0.75(1.0) | 0.75(1.0) | 0.75(1.0) | 0.75(1.0) | 0.75(1.0) | 0.75(1.0) | 0.75(1.0) | |
| 송풍기 | kw(hp) | 0.4(0.5) | 0.4(0.5) | 0.4(0.5) | 0.75(1.0) | 0.75(1.0) | 0.72×2EA | 0.72×2EA | 0.72×3EA | 0.72×3EA | |
| 소요동력 | kw | 5 | 5 | 7.5 | 7.5 | 7.5 | 13.5 | 13.5 | 14.5 | 14.5 | |
| 승강압력 | kgf | 2,960 | 4,000 | 4,000 | 4,000 | 4,000 | 5,500 | 5,500 | 5,500 | 5,500 | |
| 설치데이터 | |||||||||||
| F. 전체폭 | mm | 1,900 | 2,740 | 2,960 | 3,580 | 3,650 | 3,905 | 4,300 | 4,860 | 5,260 | |
| G. 기계높이 | mm | 1,500 | 1,620 | 1,690 | 1,730 | 1,760 | 1,775 | 1,775 | 1,775 | 1,775 | |
| H. 기계길이 | mm | 2,025 | 2,550 | 3,005 | 3,480 | 3,620 | 3,705 | 4,465 | 4,961 | 5,361 | |
| 후면 공급장치 공간 | mm | - | 900 | 1,050 | 1,250 | 1,410 | 1,550 | 1,800 | 2,300 | 2,700 | |
| 기계 중량 | kg | 2,340 | 4,700 | 5,300 | 5,800 | 6,600 | 9,000 | 11,100 | 11,900 | 13,100 | |

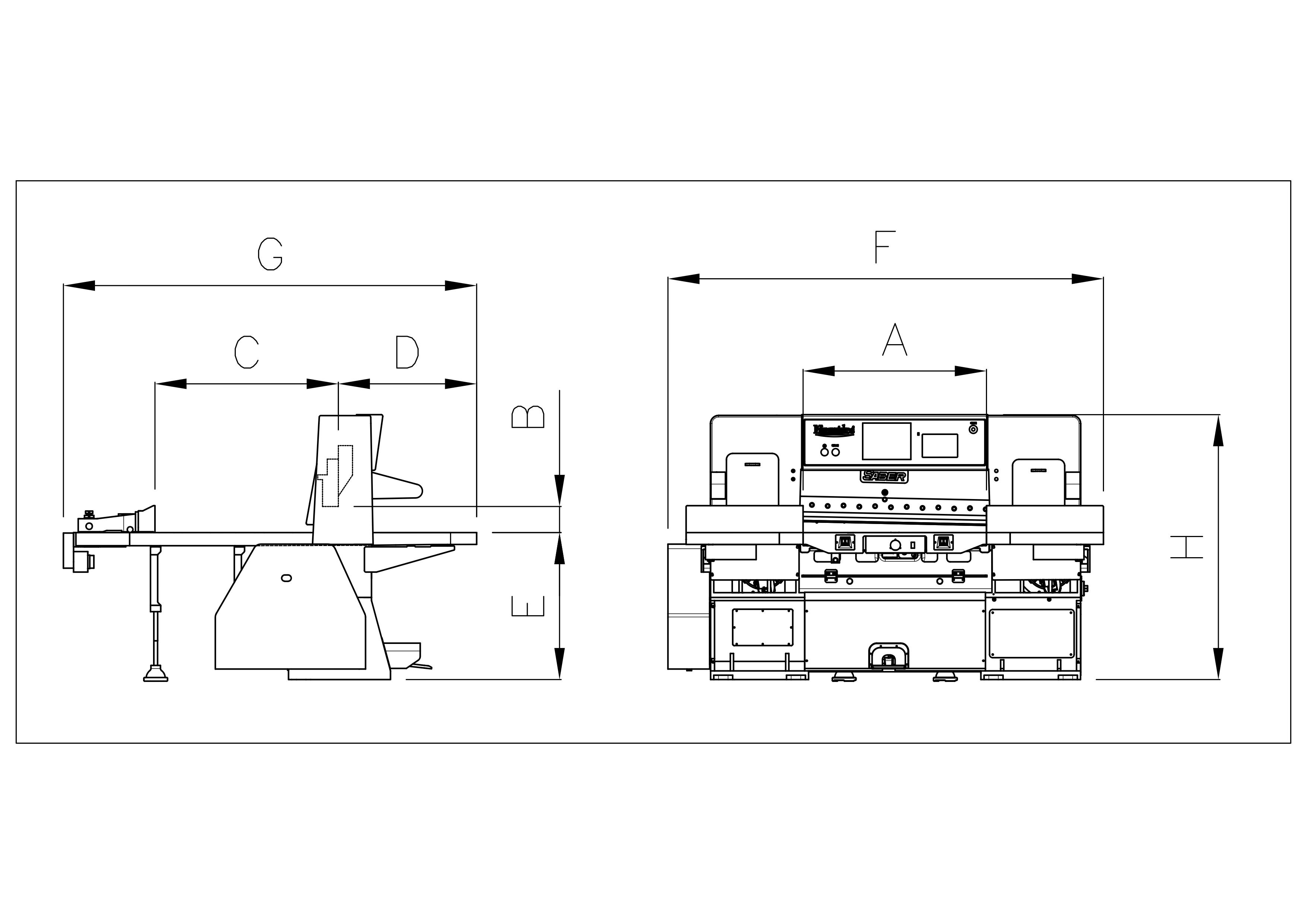

재단기 외형 치수 도면

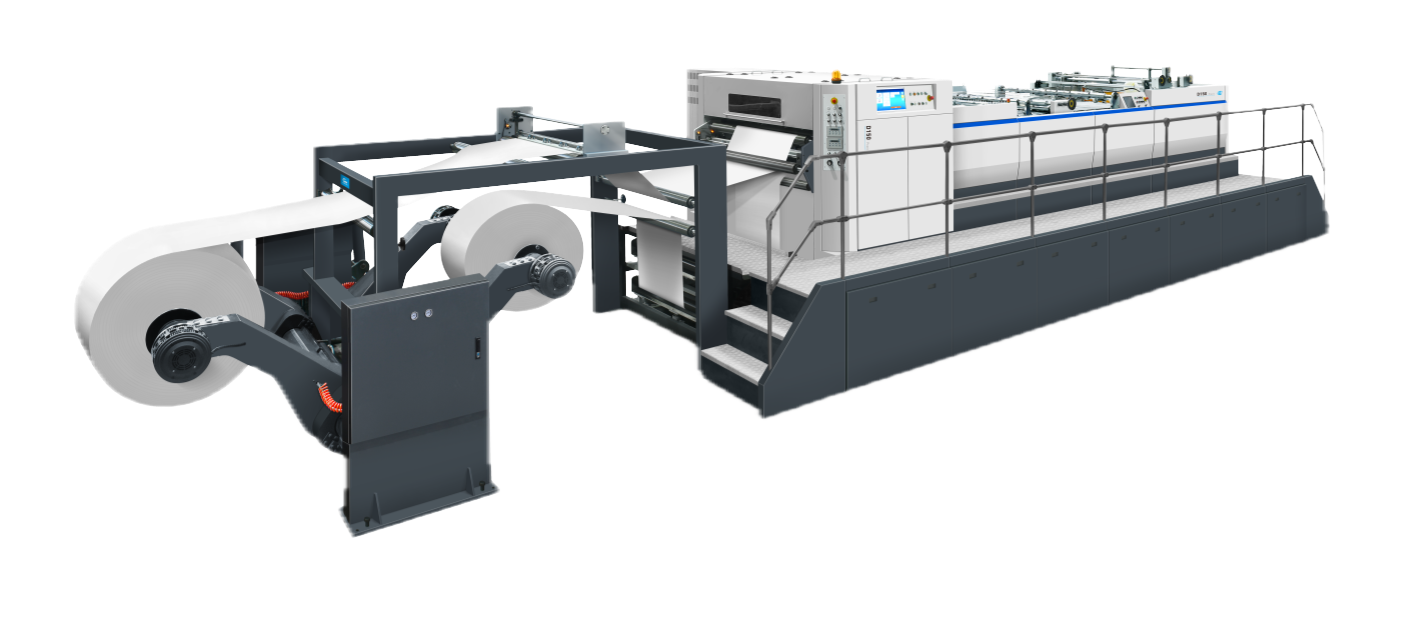

시트 재단기(Paper Sheeter)
고객의 다양한 요구에 부응하고자, 당사의 자체 생산 라인 외에도 기술력이 검증된 전략적 파트너사의 장비를 엄선하여 국내에 독점 공급하고 있습니다.
단순 판매에 그치지 않고 유지보수까지 아우르는 ‘토탈 서비스’를 통해 고객의 생산성 향상을 책임지겠습니다.
중국 고왕그룹의 듀얼 롤 시트 재단기는 독일기술과 수 년간의 제조 경험을 바탕으로 개발되어 전세계에 판매중이며 고정밀도, 고효율, 높은 신뢰성이 입증되었습니다.
트윈 나이프 커팅 유닛, 공압 슬리터, 스프레이 기어 윤활시스템, 웹 장력 제어 장치 등은 안정적이고 깨끗한 슬리팅이 가능하며 옵션사양인 자동 절단 폭 조정 장치는 효율적 작업이 가능하도록 합니다.
다양한 재질의 지류 재단에 적합합니다.
(cardboard, 아트지, kraft paper, cultural paper, laser paper, double offset paper, high-gloss photo paper, 은박지, 담배 및 주류 포장지 등)
설치 사례: H제지 (2024년, 3대)
DCS1500 / 1700 / 1900
시트 재단기 주요 특징

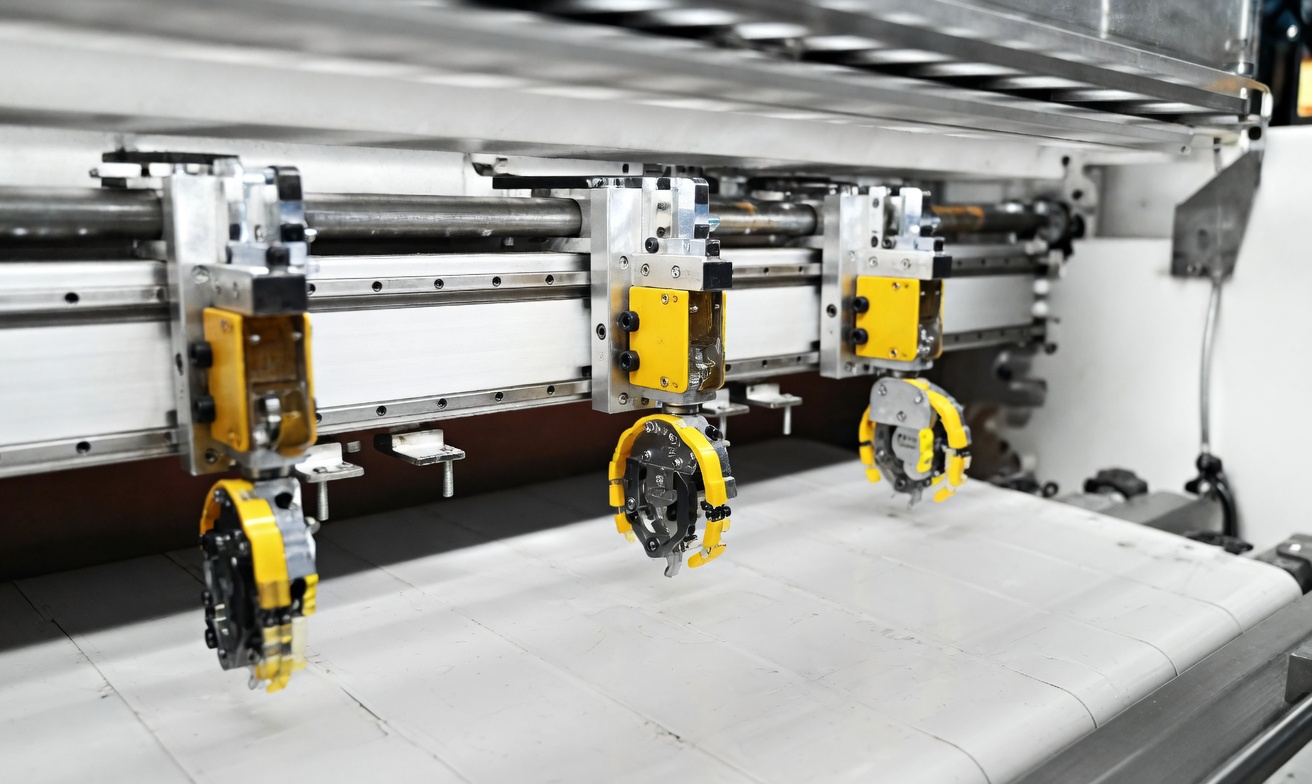

견고한 공압 슬릿터는 안정적이고 깨끗한 슬리팅을 보장합니다.
자동 절단 폭 조정장치는 효율적 작업이 가능하도록 합니다. (선택사양)
TWIN KNIFE cutting 유닛은 가위와 같은 동시적 회전 커팅 나이프가 있어 150gsm에서 최대 1000gsm의 종이를 부드럽고 정확하게 절단할 수 있습니다.
갭 프리 기어 구조 설계를 채택한 나이프 롤러와 종이 당김 롤러는 영국의 2 캐럿 고출력 서보 모터에 의해 별도로 구동되며 GW사의 5축 고정밀 CNC로 메인 스탠드를 가공합니다. 두 칼의 흔들림 틈을 효과적으로 제거하여 블레이드의 수명과 절단 정확도를 보장합니다.
고속 벨트는 영국 CT 고출력 서보 모터에 의해 구동되어 원활한 용지 출력을 보장합니다. 공압 폐기물 배출 구조는 폐지를 제거하고 작동 편의성을 향상시킵니다. 또한, 가스 스프링 벨트 장력 조절 장치는 각 벨트가 원활하게 작동할 수 있도록 합니다.
웹 장력 제어장치가 있는 이중 샤프트리스 백 스탠드 및 공압 브레이크 장치가 표준입니다.

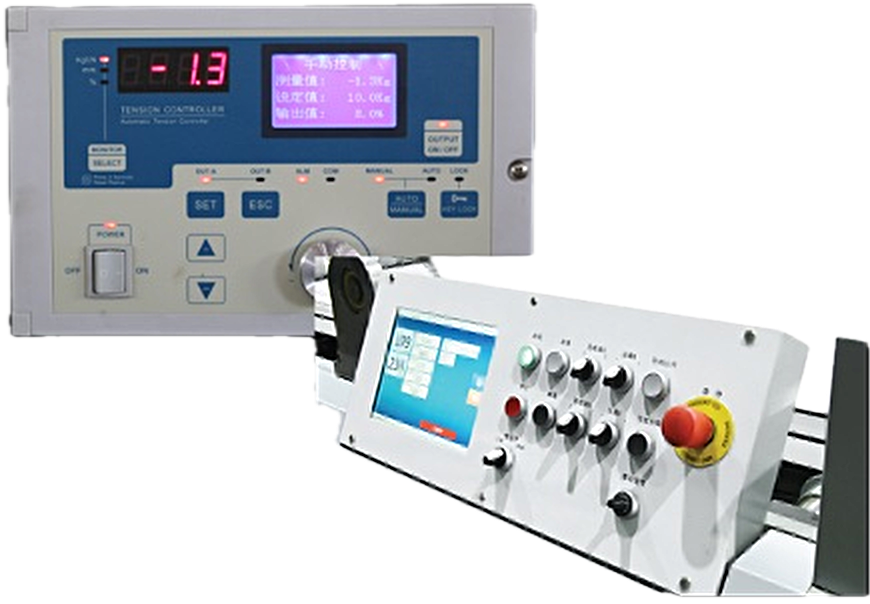

자동 장력 컨트롤러는 특히 작은 릴의 장력을 세밀하게 제어할 수 있습니다.
커팅 유닛 및 토출 유닛 컨트롤러는 19인치 및 10.4인치 듀얼 터치 스크린을 사용하여 시트 크기, 개수, 절단 속도, 토출 겹침 등을 설정하고 표시합니다. 터치 스크린 컨트롤은 Siemens PLC와 함께 작동합니다.
스프레이 기어 윤활 시스템은 기계 작동 중에 기어가 완전히 윤활 되도록 하여 기계의 수명을 효과적으로 연장합니다.

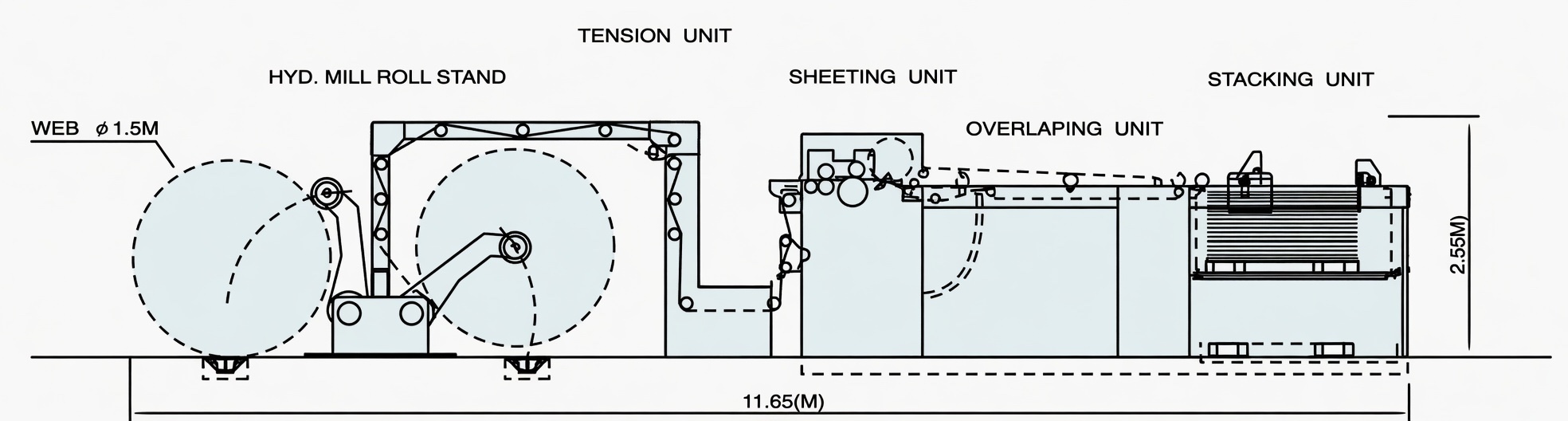

시트 재단기 사양
| Specification | UNIT | DCS-1500 | DCS-1700 | DCS-1900 |
|---|---|---|---|---|
| 재단 유형 | - | 트윈 나이프, 상단 및 하단 블레이드 회전 절단 | ||
| 종이 무게 범위 | gsm | 150-1000 | 150-1000 | 150-1000 |
| 재단 폭 | mm | 1500 | 1700 | 1900 |
| 시트롤 직경 | mm | 1800 | 1800 | 1800 |
| 재단 길이 범위 | mm | 400-1700 | 400-1700 | 400-1700 |
| 재단 정밀도 | mm | ±0.15 | ±0.15 | ±0.15 |
| 최대 재단속도 | m/min | 300 | 300 | 300 |
| 최대 재단칼 회전수 | p/min | 460 | 460 | 460 |
| 적재 높이 | mm | Including tray 1700 | ||
| 메인모터 출력 | kw | 64 | 64 | 64 |
| 총 소비 전력 | kw | 98/105 | 98/105 | 98/105 |
| 총 중량 | kg | 24,000 | 26,000 | 26,000 |
| 공압 | bar | 6–8 | 6–8 | 6–8 |

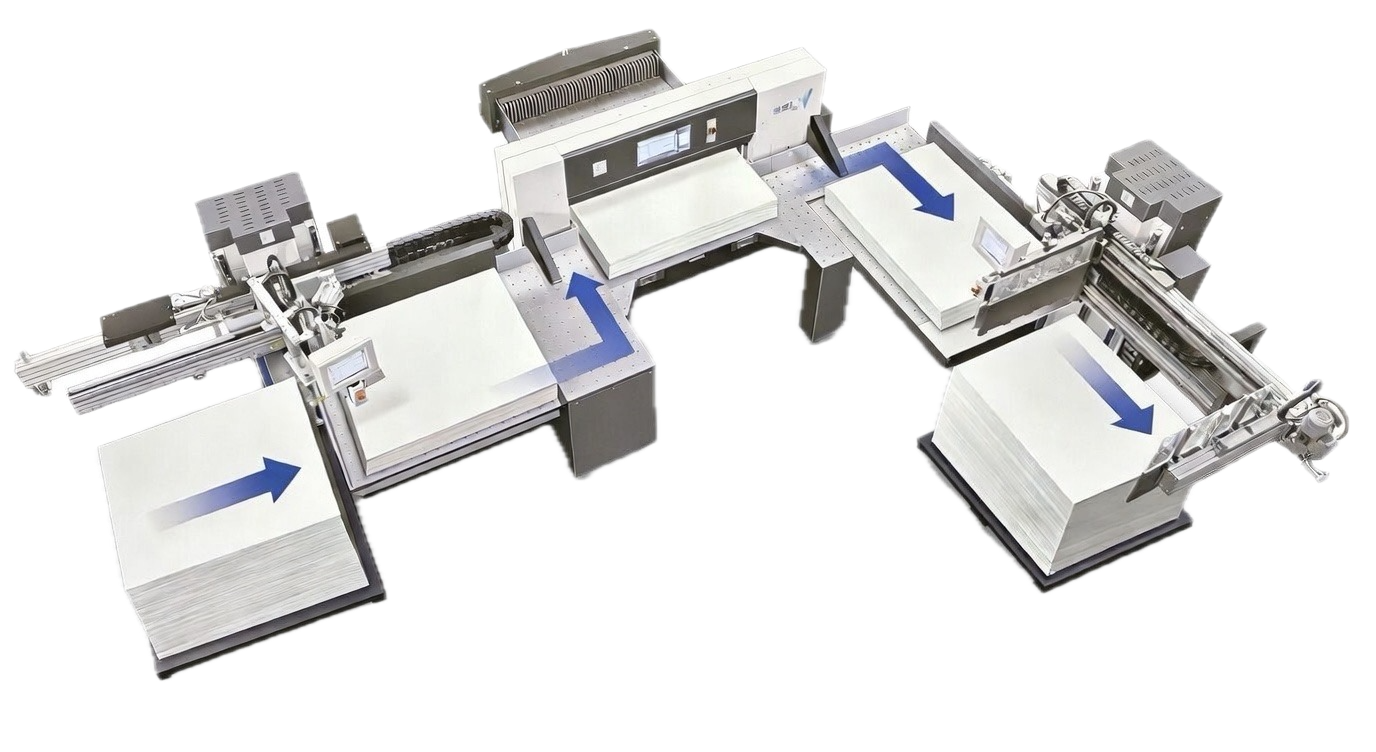

재단 자동화 시스템
재단 자동화 시스템은 재단물의 리프팅과 추림을 동시에 할 수 있으며 재단후 재단물을 이송하여 팔레트에 적재합니다.
재단 자동화 시스템 도입으로 전체 재단공정의 작업강도 경감, 최소 인원으로 높은 생산성향은 물론 비용을 절감할 수 있습니다.

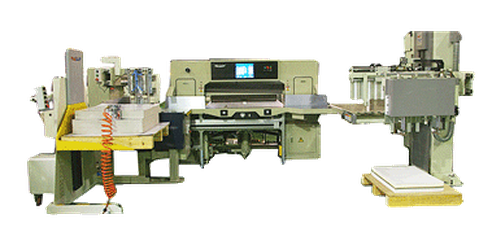

시스템 구성 사례 1
- 급지기: DQT-1200
- 재단기: DCM-1580
- 적재기: DHS-1400
시스템 구성 사례 2
- 리프트: FSL-1000
- 추림기: DHJ-100
- 재단기: DCM-1370
- 적재기: DHS-1200

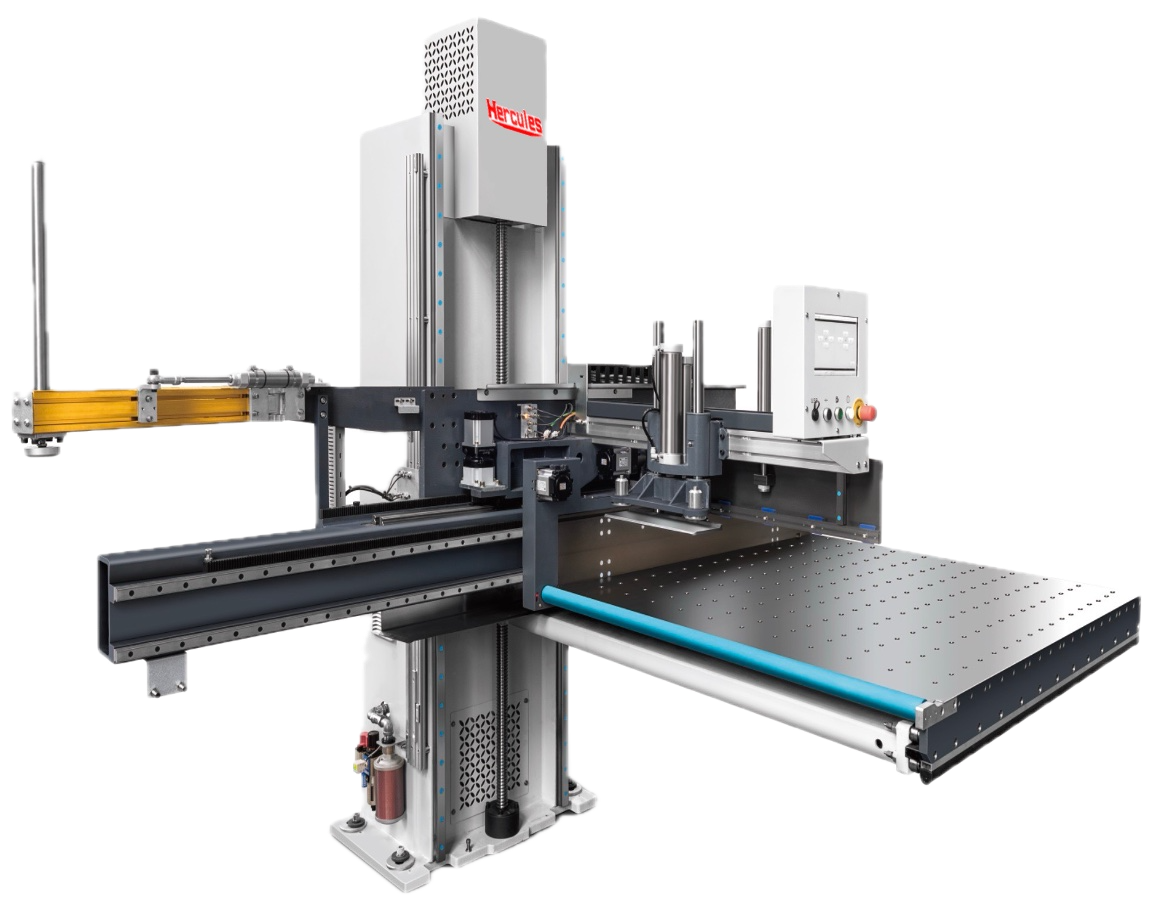

급지기(Intelligent Loader)
재단 자동화 시스템 도입으로 재단 전공정의 작업강도 경감, 높은 생산성 향상과 함께 최소한의 인원으로 재단공정을 구성하여 비용을 절감할 수 있습니다.
주요기능
- 급지 공정의 완전 자동화로 효율성, 생산성 대폭 향상
- 정확한 종이 위치 감지를 위한 적외선 센서채택
- 부드러운 공압 클램퍼로 종이 모서리 손상 방지
- 공기 부양 테이블 적용으로 이송 부하 최소화
| Specification | UNIT | DQT-1200 | DQT-1400 | |
|---|---|---|---|---|
| 사양 | ||||
| 급지 세로(Y) 크기 (최대) | mm | 960 / 920 | 1300 / 1250 | |
| 급지 세로(Y) 크기 (최소) | mm | 400 | 600 | |
| 급지 가로(X) 크기 (최대) | mm | 1200 | 1680 | |
| 급지 가로(X) 크기 (최소) | mm | 600 | 850 | |
| 급지 림 높이 (최대) | mm | 165 | 165 | |
| 급지 림 높이 (최소) | mm | 55 | 55 | |
| 적재 높이 (최대) | mm | 1600 | 1600 | |
| 급지 중량 (최대) | kg | 300 | 480 | |
| 급지 이송시간 | 초 | 40–55 | 40–55 | |
| 기계 소음 (최대) | dB | 75 | 75 | |
| 설치데이터 | ||||
| D | 기계 깊이 | mm | 1910 | 2560 |
| G | 기계 높이 | mm | 2412 | 2640 |
| A | 기계 폭 | mm | 3300 | 4450 |
| 소비전력 (최대) | kw | 8.8 | 12 | |
| 총 중량 | kg | 1600 | 2500 | |

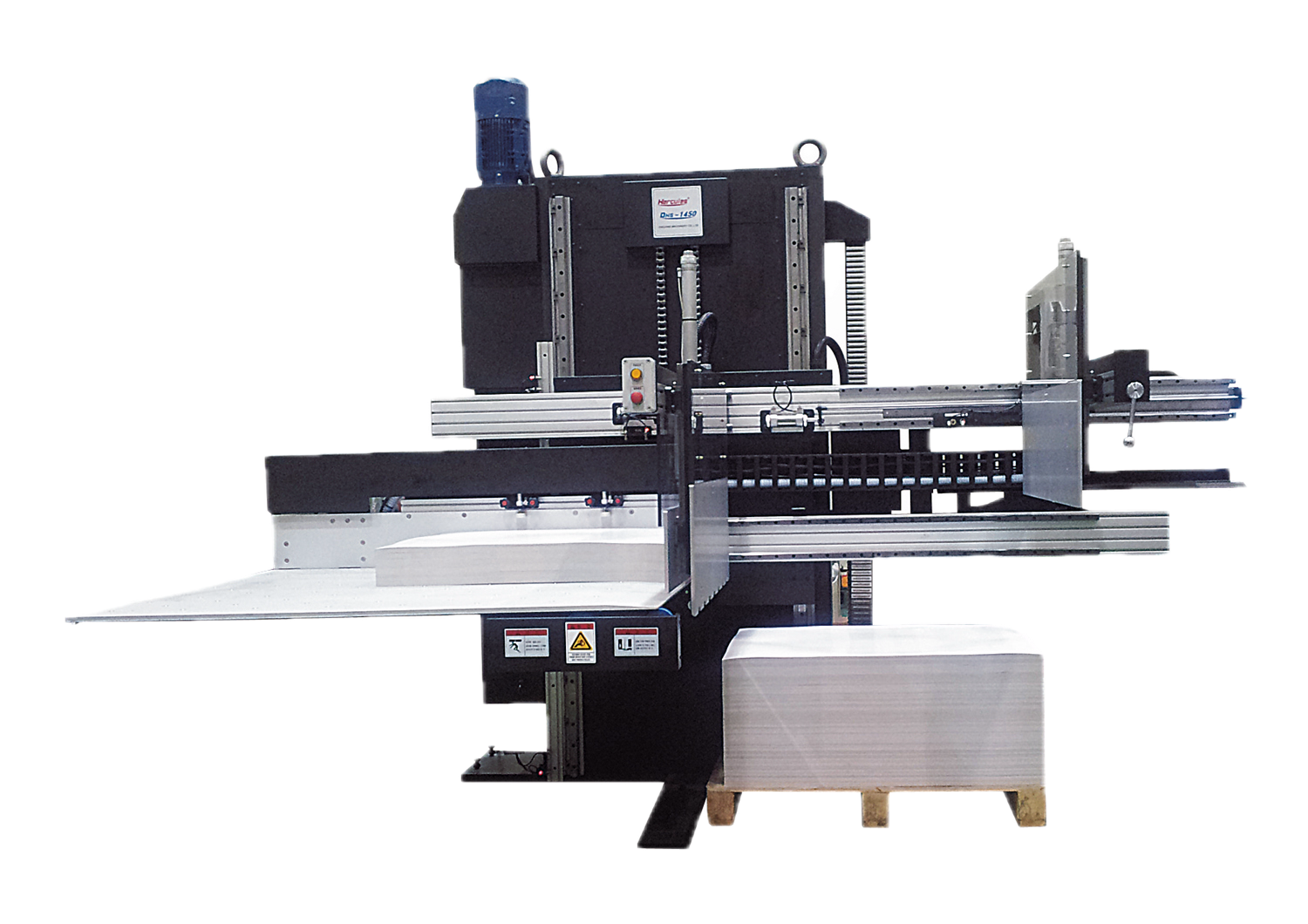

적재기(Smart Unloader)
재단 후 팔레트에 제품을 적재하는 반복작업을 해소하여 과도한 노동력 투입을 막아 작업자의 안전과 건강을 향상할 수 있습니다.
주요기능
- 밸런싱 웨이트장치로 적재물의 일관된 적재 가능
- 내진설계와 유럽기준 안전설계로 안정된 적재 작업
- 에어부상장치 적용하여 수월한 재단물 이동
- 자동 수직 정렬 적재로 적재물 품질유지
| Specification | UNIT | DHS-1400 | DHS-1200 | |
|---|---|---|---|---|
| 사양 | ||||
| 종이 최대치수 | mm | 1400 × 1000 | 1200 × 800 | |
| 종이 최소치수 | mm | 400 | 400 | |
| 1림의 최대높이 | mm | 165 | 165 | |
| 최대 적재높이 | mm | 1600 | 1600 | |
| 적재 중량 | kg | 185 | 125 | |
| 설치데이터 | ||||
| A | 기계 전장 | mm | 3420 | 2960 |
| B | 본체중심에서 좌측 길이 | mm | 1625 | 1400 |
| C | 본체중심에서 우측 길이 | mm | 1795 | 1560 |
| D | 기계 깊이 | mm | 1700 | 1550 |
| E | 에어테이블 깊이 | mm | 1000 | 850 |
| F | 에어테이블 폭 | mm | 1570 | 1320 |
| G | 기계 높이 | mm | 2285 | 2285 |
| H | 테이블 상승시 최대높이 | mm | 2560 | 2560 |
| I | 최대 열림 간격 | mm | 1600 | 1600 |
| J | 최소 근접치수 | mm | 400 | 400 |
| 소요 전력 | kw | 2.7 | 2.7 | |
| 총 중량 | kg | 2300 | 2200 | |

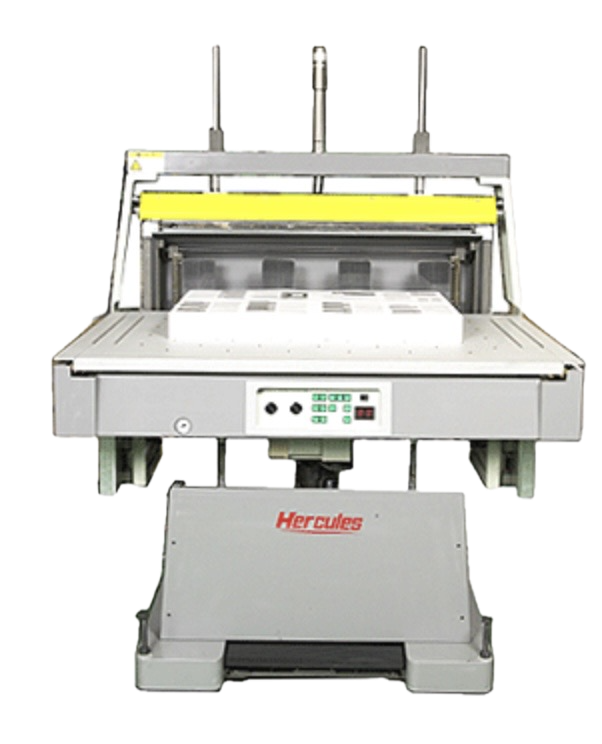

추림기(Paper Jogger)
재단물 자동 추리기 기능으로 보다 정확한 재단과 추림 시간 단축으로 재단품질과 재단 공정 생산성을 향상합니다.
주요 기능
- 공기빼기 기능으로 종이 추림 작업의 생산성 향상
- 자유로운 테이블 각도 조정으로 추림 품질 향상
- 안전센서 장착으로 안전한 작업 가능
| Specification | UNIT | DHJ-100 |
|---|---|---|
| 테이블 크기 | mm | 790 × 1265 |
| 작업깊이 (경사시) | mm | 1042 (1160) |
| 기계 깊이 | mm | 1035 |
| 기계 높이 | mm | 1731 |
| 기계 폭 | mm | 1300 |
| 소요동력 | kw | 1.8 |
| 기계 중량 | kg | 460 |

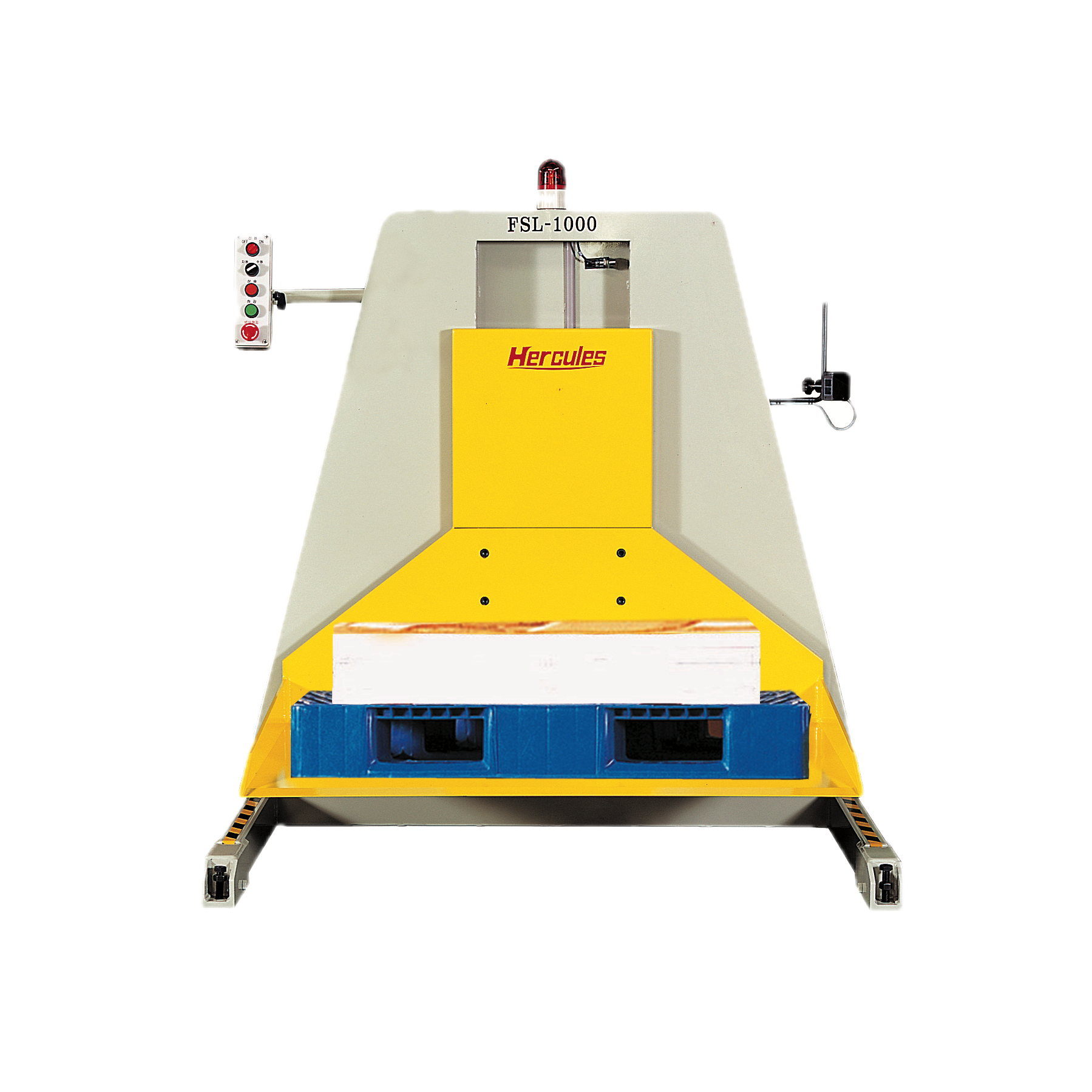

리프트(Paper Lift)
대중기계의 리프트를 사용하여 재단 전 공정의 재단물 이동 작업과 재단 후 공정의 쌓기 작업을 효율적으로 할 수 있으며, 재단 공정의 생산성 향상을 경험해 보세요.
주요 기능
- 작업량만큼 리프트의 자동 상승/하강 제어장치 내장 (광전센서)
- 자동 하강시 작업자 보호 안전장치 (경광등 및 경고음)
- 자동 또는 수동 조작기능으로 작업자 근골격계 질환 예방
| Specification | UNIT | FSL-1000 |
|---|---|---|
| 최대 적재량 | kg | 1,000 / 1,500 |
| 최대 파렛 사이즈 | mm | 1,200 × 1,000 |
| D 기계 깊이 | mm | 1280 |
| G 기계 높이 | mm | 1440 |
| A 기계 폭 | mm | 1390 |
| 리프트 스트로크 | mm | 900 |
| 소요동력 | kw | 1.5 |
| 기계 중량 | kg | 700 |
새소식
신제품, 전시회, 업계 뉴스 등 다양한 소식을 공유합니다.
대표이사 인사말
대중기계는 전통있는 회사입니다.
대중기계(주) 홈페이지를 방문해 주신 고객 여러분을 진심으로 환영합니다.
저희 대중기계(주)는 1944년 대한민국 기계 공업의 효시인 대구중공업에서 분리 설립된 이후 반세기가 넘는 시간 동안 한국 기계산업의 역사를 함께 써 내려왔습니다.
긴 시간 동안 오직 기술 외길을 걸으며 국가 경제 발전에 이바지해 온 자부심을 바탕으로, 이제는 최고의 품질과 서비스로 고객의 가치를 실현하는데 최선의 노력을 다하겠습니다.
끊임없는 기술개발과 품질관리로 고객에게 만족을 드리는 기업이 되겠습니다.
대중기계(주)는 공작기계, 산업전용기, 종이재단기, 자동화기계 등 국가기간산업 발전에 필수적인 제품들을 생산하고 있으며 끊임없는 기술개발과 품질관리를 통하여 최고의 제품으로 고객에게 만족을 드리고자 노력하고 있습니다.
고객과 함께 호흡할 수 있는 기업이 되도록 최선의 노력을 다 할 것입니다.
21세기는 가히 경제전쟁이라 불릴만큼 치열한 경쟁의 시대이며 오직 기업의 경쟁력만이 생존의 필수요건임을 알기에 대중기계(주)는 끊임없는 기술개발과 혁신을 통하여 기업의 가치를 향상시키고, 고객에게 더 큰 부가가치를 제공하며, 고객과 함께 할 수 있는 기업이 되도록 최선의 노력을 다 할 것입니다.
회사 연혁
- 08월미국3M본사(포스트잇) 재단 자동화시스템 개발 납품
- 08월한창제지 시트 재단기(2,3호) 납품
- 03월한창제지 시트 재단기(1호) 납품
- 08월미국 보잉사 협력사 재단기 납품
- 05월미국 보잉사 협력사 재단기 납품
- 11월재단기(SABER) 수출 통산 1,100대 달성
- 06월중국 디스플레이부품사 납품
- 10월중국 항공기 부품제조사 대형재단기 납품
- 07월중국 항공기 부품제조사 초대형 재단기(DCM-3200) 납품
- 10월으뜸기업 선정 (중소기업진흥공단 주최)
- 05월독일 국제 전시회 출품 (Drupa 2012)
- 07월왜관공장 확장 이전
- 06월기업부설연구소 설립
- 10월재단기(SABER) 수출 통산 700대 달성
- 10월벤처기업 선정
- 02월대구시장 표창 수상 (기술혁신과 지역경제활성화 공로)
- 12월기술혁신형 중소기업 INNO-BIZ 선정 (중기청)
- 12월수출 300만불 달성
- 07월모범중소기업상 수상 (대구경북 중기청)
- 12월수출 200만불 달성
- 05월재단기(SABER) 수출 통산 500대 달성
- 07월유럽지역 대리점 개설
- 01월미국 C&P사와 재단기(SABER) 판매계약 체결 (50대/년)
- 06월미국 GMS사와 재단기(SABER) 생산 OEM 계약
- 02월대중기계, 대구중공업(주) 통합운영
- 09월한미 합작사 대중사우스밴드(주) 설립 및 주물 자체 생산
- 10월대중기계 설립 (재단기 전문업체)
- 10월모기업 대구중공업(주) 창업
연락처

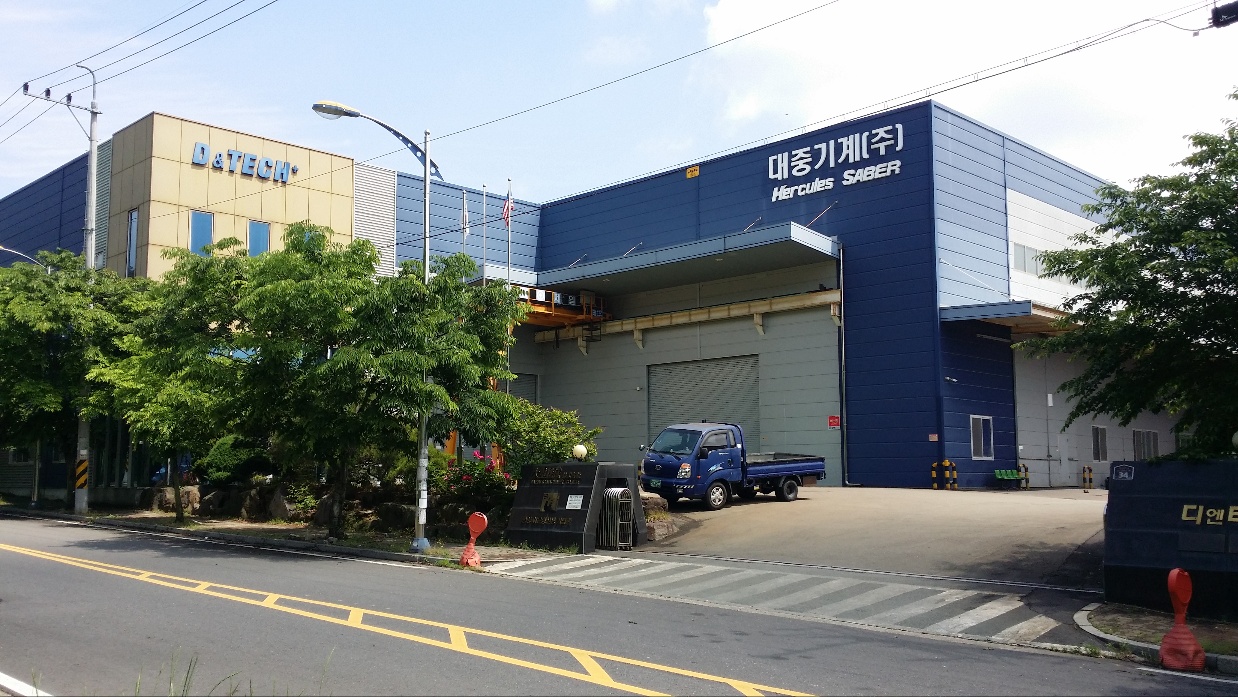

(39910) 경상북도 칠곡군 왜관읍 2산업단지2길 34
